Arduino

Arduino NG

STL-корпус для Arduino NG 68.6 x 53.4 x 15 мм с доступом к USB-B, DC jack, ICSP. Тепловая нагрузка низкая, поэтому корпус можно держать компактным без лишнего объема.

Габарит 68.6 x 53.4 x 15 мм

Чип ATmega8

Пины 20

Теплопрофиль Низкий

Порты и зоны доступа

USB-B DC jack ICSP header rows

Монтажная логика

4 стойки по углам и высокий портовый фасад

STL Viewer

Service Fit

Live 3D

сервисный корпус, стандартная крышка, крепление через fit lip.

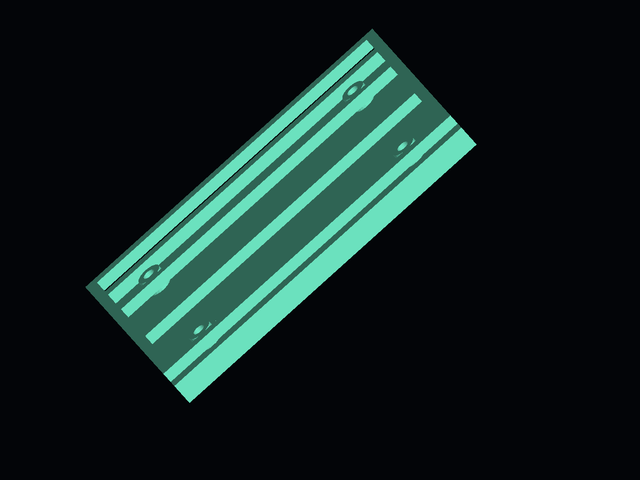

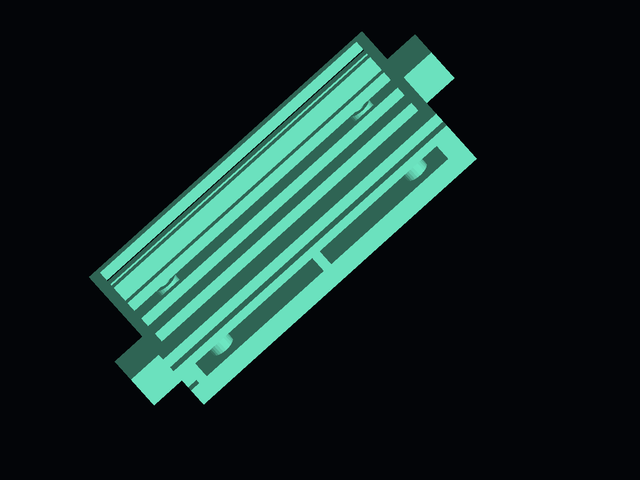

Основной корпус

сервисный корпус, стандартная крышка, крепление через fit lip.

Скачать STL

Корпус Сервисный корпус

Крышка Стандартная крышка

Крепеж Fit lip

Вентиляция Умеренная верхняя вентиляция

Технологические отверстия и вырезы

USB-B DC jack ICSP header rows

Инженерная логика

tray base port face header clearance
